1.設計構想：銅編織線自動焊接剪切中頻逆變焊接專機，人工裝料，在工件銅線裝入定位模具焊接，由自動 給放料裝置配合感應裝置焊接區，焊接完成后由線性氣缸配合機械手將工件進入剪切位置剪切，剪切長度在 一定的范圍內可調。除人工上下料這外，其它動作均由PLC自動控制完成。
2.設計原理：對銅編織線焊接采用中頻焊接技術，采用由豪精自已開發的HJ-MF110控制器，能實現預壓、 緩壓、焊接I、焊接II、焊接Ⅲ、維持、休止等焊接工藝設置，觸摸屏顯示，有錯誤、故障報警顯示。焊接變 壓器采用環氧樹脂真空澆注，進口鐵芯，效率高，可靠性好。本方案的系列焊機設計可以通過更改焊接模具 和相應定位機構，用來焊接銅編織線，便于持續設計新產品。
3.用途：中頻銅編織線焊接專機是應用于銅編織線的自動焊接成型、自動切斷、自動斷料的自動化設備。其 特有的自動送斷料系統能準確實現不同規格的銅織線的焊接成型切斷。生產的產品焊氧化面少，切斷面平整 美觀，質量穩定，廣泛應用于各類電器開關生產行業。
4.特點： 采用中頻焊接電源耗能低，能有效的降低生產成本; 焊接時間短、焊接質量穩定、生產效率高、焊接面氧化少; 采用自動送料系統、切斷位置準確、適用于多種規格銅編織線的生產; 整機采用PLC控制、以人界面為操作終端、操作方式方便可靠、有直觀的運行狀態監視功能。

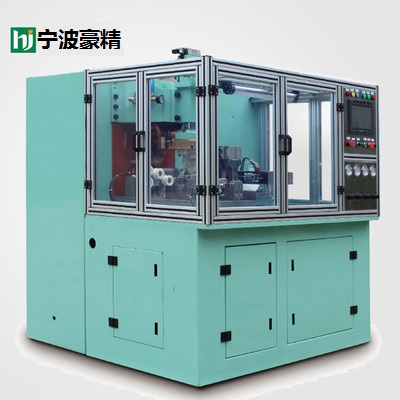

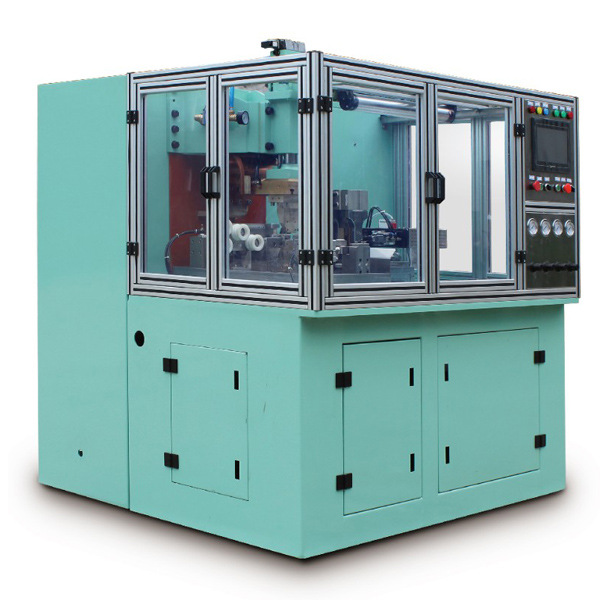

5.樣品：
